Pose et mise en service

1

Déballage et préparation

2 min Centrale, Optionnel clé USB et antenne

1. Sortez tous les éléments du colis.
2. Avec clé USB : vissez l'antenne sur la clé USB, puis branchez la clé sur la centrale. Optionnel
   Sans clé USB (Bluetooth intégré) : rien à monter — passez au point suivant.
3. Si vous avez un câble réseau : branchez-le dans la prise RJ45 de la centrale. Une configuration Wi-Fi se fera à l'étape 2.

Ne branchez pas encore l'alimentation. Elle se connecte à l'étape 2.

Optionnel

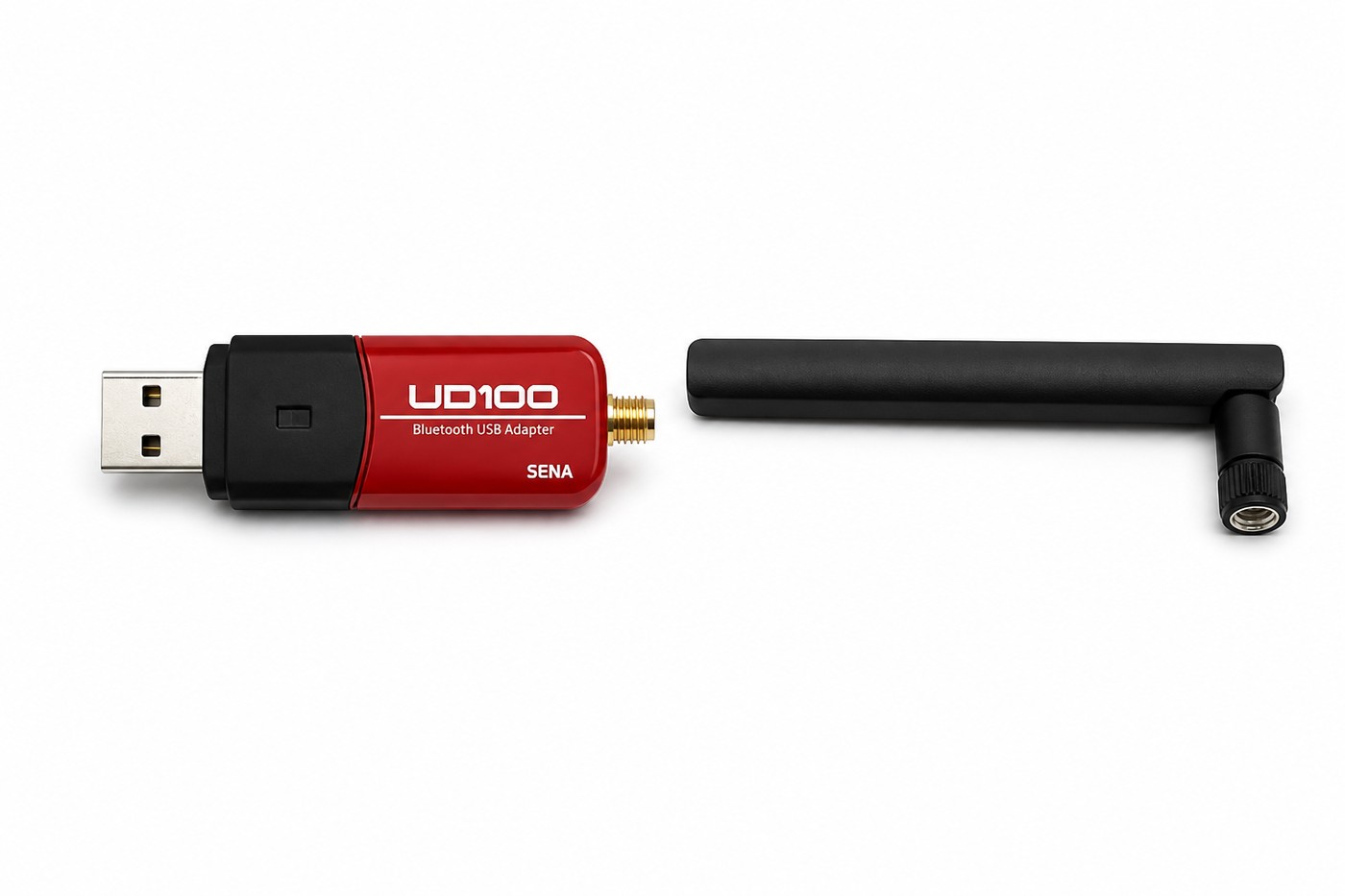

Vissez l'antenne sur la clé USB

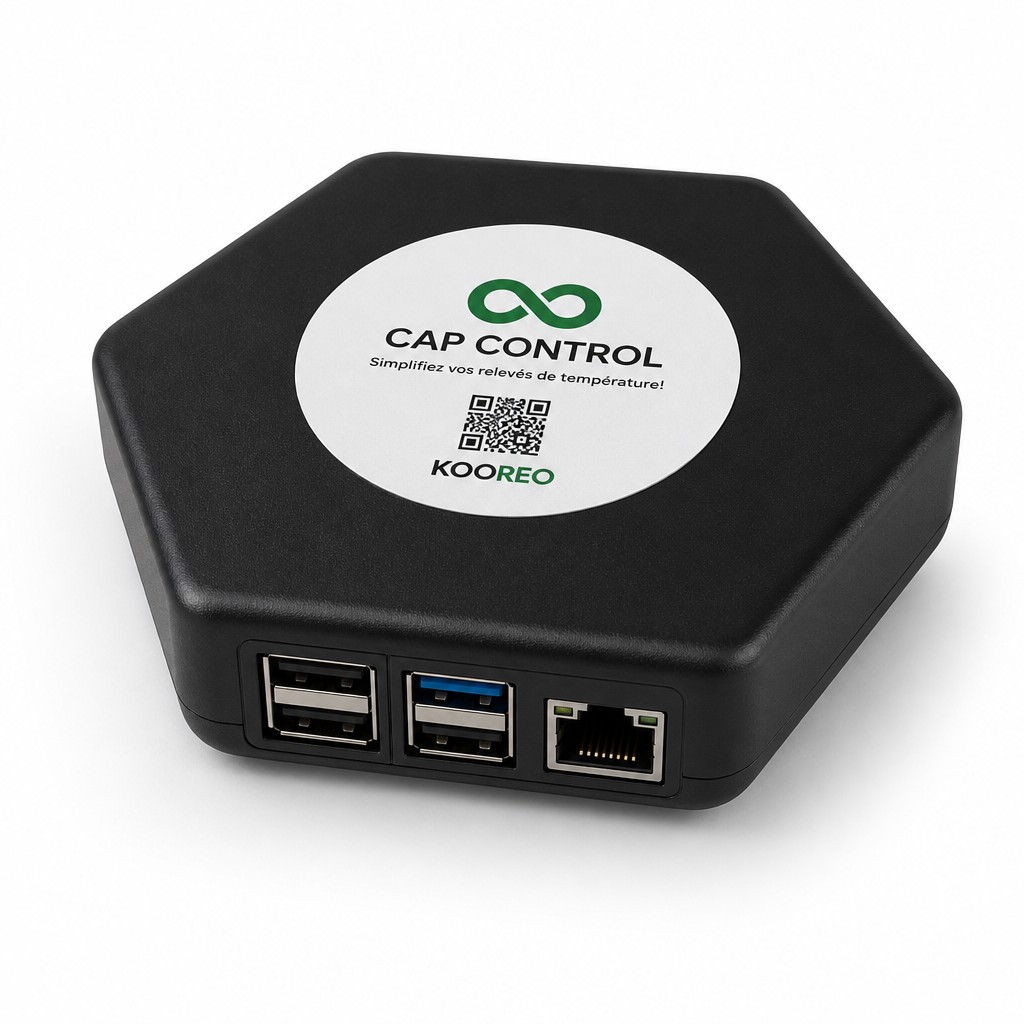

Ports USB et RJ45 de la centrale

2

Branchement, mise sous tension et connexion

5 min Appli KOOREO Connect si Wi-Fi

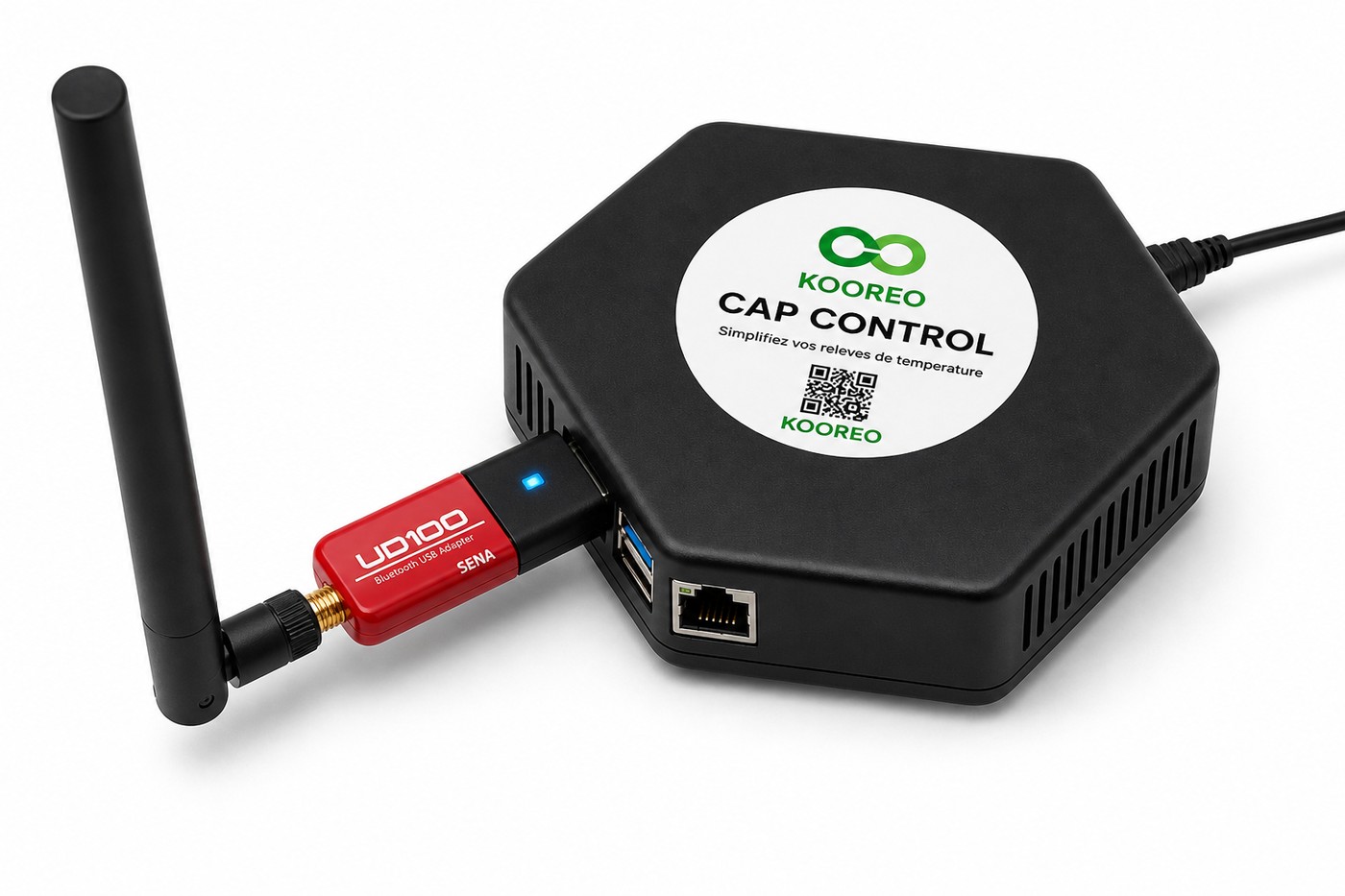

1 Branchement. Branchez l'alimentation de la centrale.

2 Mise sous tension. Laissez la centrale sous tension environ 30 secondes.

• Avec clé USB : le voyant bleu sur l'antenne confirme que le Bluetooth est actif.
• Sans clé USB (Bluetooth intégré) Optionnel : aucun voyant sur la centrale — c'est normal. Passez à la connexion ci-dessous.

Problème au démarrage ?

• Avec clé USB Optionnel : pas de voyant bleu sur l'antenne ? Vérifiez que la clé est bien enfoncée et l'antenne vissée à fond.
• Débranchez puis rebranchez l'alimentation, attendez 30 secondes.
• Toujours rien : contactez le support, coordonnées en bas de cette page.

Connexion au réseau

3 Câble Ethernet déjà branché à l'étape 1 : la centrale se connecte automatiquement. Une configuration Wi-Fi se fait avec KOOREO Connect.

1. Téléchargez l'application KOOREO Connect.
   Disponible surGoogle Play Télécharger dansl'App Store
2. Ouvrez KOOREO Connect et appuyez sur Commencer.
3. Lancer le scan, choisissez le boîtier, puis Se connecter.
4. Choisissez le réseau Wi-Fi, saisissez le mot de passe, puis Connecter.

3

Placement provisoire

3 min

1. Placez chaque capteur dans son enceinte (meuble libre-service, vitrine réfrigérée, chambre froide, etc.).
2. Relevez la référence sur la vignette du capteur : elle commence par P T EN ou P RHT, suivie de plusieurs chiffres. Chaque capteur a une référence unique : vous en aurez besoin pour l'associer au bon équipement lors du paramétrage.
3. Laissez le film de protection en place.
4. Ne les collez pas : vous finaliserez chaque capteur à l'étape 5, une fois le signal validé.

4

Vérification du signal

5 min Cap Control Mobile ou Cap Control Web

1. Ouvrez Cap Control Mobile ou Cap Control Web.
2. Vérifiez que tous vos capteurs apparaissent.
3. Pour chaque capteur, contrôlez température, signal et dernier relevé.
4. Signal trop faible ? Déplacez la centrale ou le capteur, puis contrôlez à nouveau.
5. Tout est OK ? Passez à l'étape 5 pour coller le capteur, puis au suivant.

5

Fixation définitive

1 min par capteur

Pour chaque capteur dont le signal est validé à l'étape 4, fixez-le puis passez au suivant.

1 Retirez le film de protection et collez le capteur à son emplacement final.

Film de protection

Support de fixation
